คู่มือการใช้งาน กล้องติดรถยนต์ MobilCam M7 Dual

1. คุณลักษณะของผลิตภัณฑ์

กล้องติดรถยนต์ MobilCam M7 ใช้สำหรับบันทึกวีดีโอหรือถ่ายรูปเหตุการณ์สำคัญขณะขับขี่ เพื่อเป็นหลักฐานยืนยันในกรณีเกิดเหตุไม่คาดคิดขณะใช้รถใช้ถนน
กล้องติดรถยนต์ MobilCam M7 มาพร้อมเซ็นเซอร์ SONY IMX307 และชิปเซ็ตประสิทธิภาพสูง สามารถบันทึกวีดีโอได้ที่ความละเอียดสูงสุด กล้องหน้า Full HD 1080P + กล้องหลัง Full HD 1080P ให้ภาพสว่างและคมชัดทั้งช่วงเวลากลางวันและกลางคืน

2. ภาพโครงสร้าง

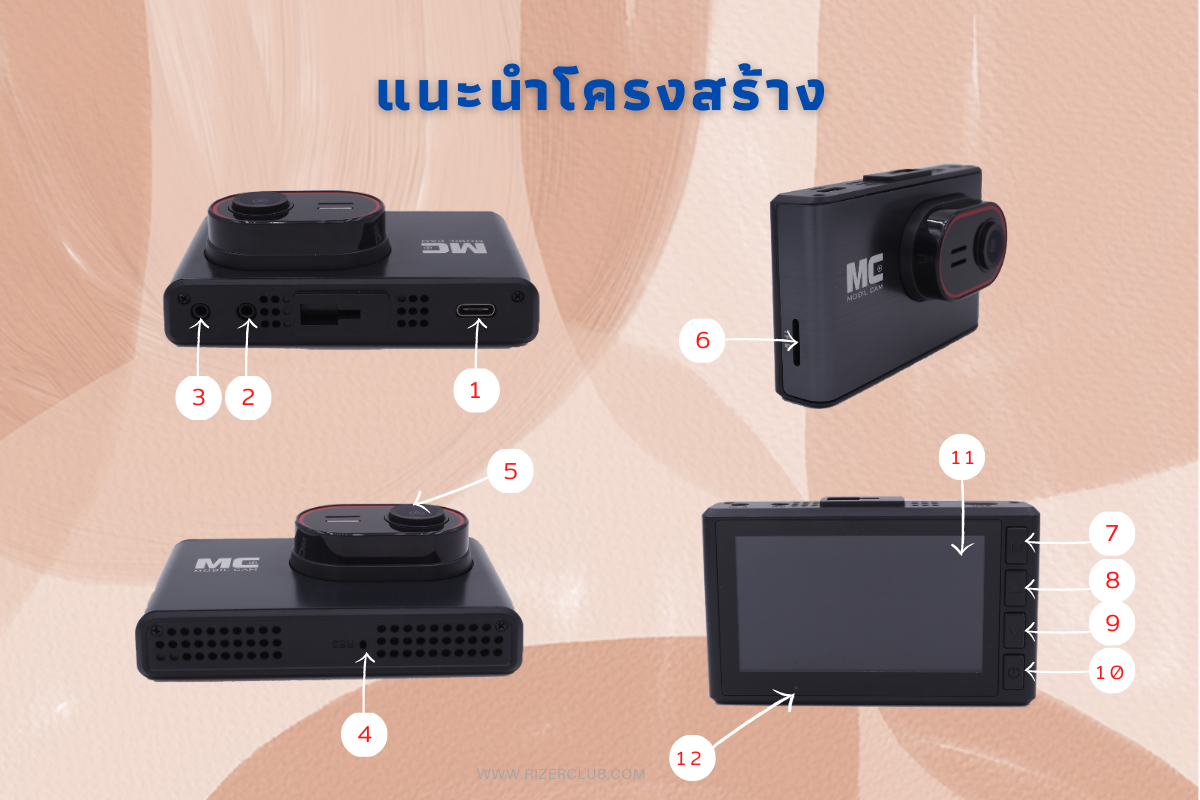

3. แนะนำโครงสร้าง

1. USB/DV (ช่องเสียบสาย USB/DV)

2. REAR CAM (ช่องเสียบกล้องหลัง)

3. GPS (ช่องเสียบ GPS)

4. RESET (ปุ่มรีเซ็ท)

5. LENS (เลนส์กล้อง)

6. TF CARD SLOT (ที่ใส่เมมโมรี่การ์ด)

7. MENU/MODE/SOS/BACK@CANCLE (ปุ่มเข้าเมนู/ ตั้งค่าโหมด/ กดล็อควีดีโอ/ กดกลับและกดยกเลิก)

8. UP/WIFI/MUTE (ปุ่มกดขึ้น/ กดเปิดปิดWIFI/ กดปิดเสียง)

9. DOWN/VISION SWITH (ปุ่มกดลง/ เลือกการแสดงผลบนหน้าจอ)

10. POWER/OK/REC (ปุ่มเปิด-ปิด/ กดตกลง/ กดบันทึก)

11. SCREEN (หน้าจอแสดงผล)

12. INDICATOR (ไฟแสดงสถานะ) :

     12.1 ขณะกำลังบันทึกวีดีโอ ไฟสีฟ้าจะกระพริบ เมื่อหยุดบันทึกวีดีโอ ไฟสีฟ้าจะติดสว่าง (ไม่กระพริบ)

     12.2. ไฟสีแดงจะติดสว่างขณะกำลังชาร์จ และไฟจะหายไปเมื่อชาร์จเต็ม

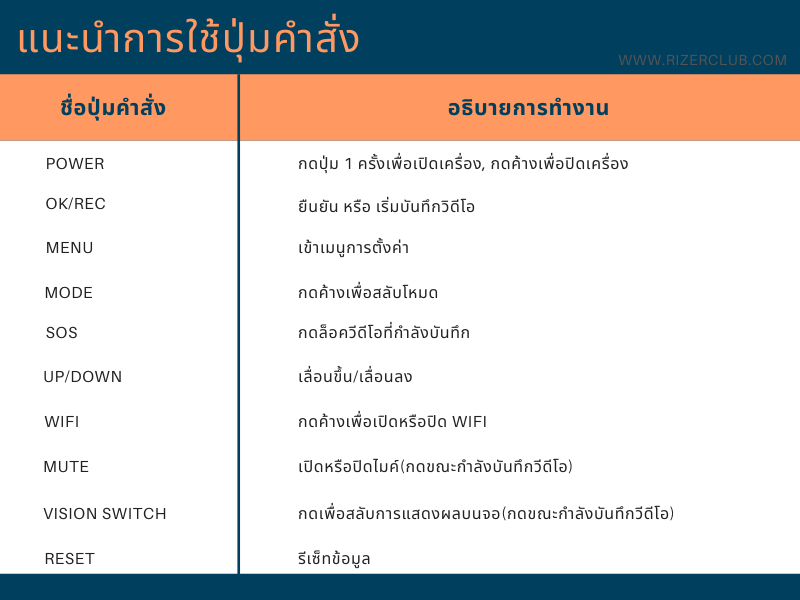

รายละเอียดของปุ่มคำสั่ง

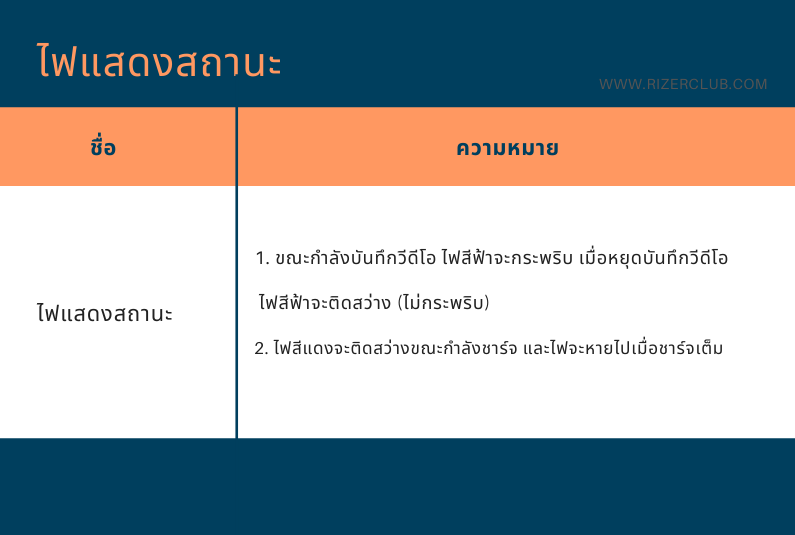

รายละเอียดของไฟแสดงสถานะ

4. คู่มือการใช้งาน

-วิธีเปิดหรือปิดเครื่อง

1. กดปุ่ม Power เมื่อต้องการเปิดเครื่อง และกดค้างเมื่อต้องการปิดเครื่อง

2. หากติดตั้งสายชาร์จกล้องกับช่องชาร์จในรถไว้แล้ว กล้องจะเปิดทำงานอัตโนมัติเมื่อสตาร์ทรถ และจะปิดการทำงานอัตโนมัติเมื่อจอดรถ

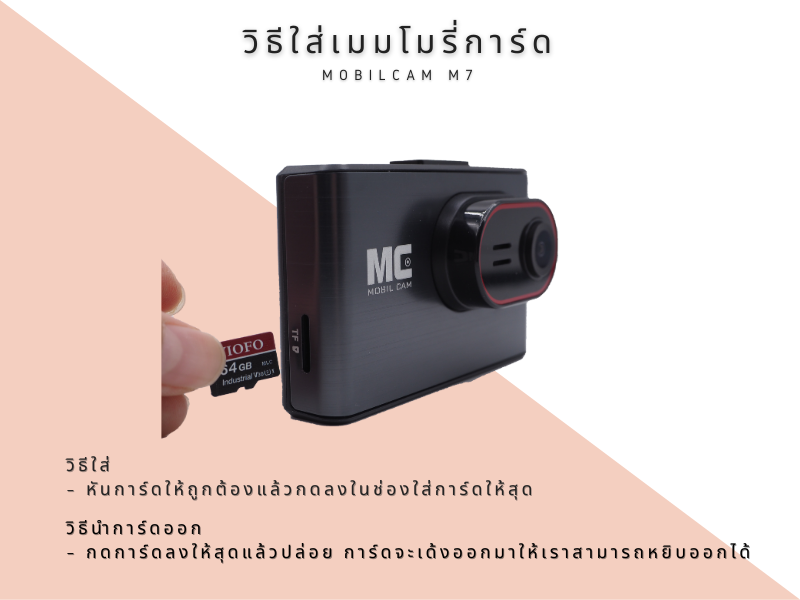

-วิธีใส่เมมโมรี่การ์ด

วิธีใส่ – หันการ์ดให้ถูกต้องแล้วกดลงในช่องใส่การ์ดให้สุด

วิธีนำการ์ดออก – กดการ์ดลงให้สุดแล้วปล่อย การ์ดจะเด้งออกมาให้สามารถหยิบออกได้



-Mode (โหมด)

Video mode (โหมดวิดีโอ) : บันทึกวิดีโอ

Photo mode (โหมดถ่ายภาพ) : การถ่ายภาพ

Playback mode (โหมดการเล่นไฟล์) : ตรวจสอบภาพถ่ายและวิดีโอที่ถูกบันทึกไว้ในเมมโมรี่การ์ด

-Mode options (ตัวเลือกโหมด)

การบันทึกวิดีโอ : เมื่ออยู่ใน “โหมดวิดีโอ” กดปุ่ม OK เพื่อเริ่ม หรือ หยุดการบันทึกวิดีโอ

การถ่ายภาพ : เมื่ออยู่ใน “โหมดถ่ายภาพ” กดปุ่ม OK เพื่อถ่ายภาพ

การเล่นไฟล์ : เมื่ออยู่ใน “โหมดการเล่นไฟล์” กดปุ่ม OK เพื่อเล่น / หยุดวิดีโอชั่วคราว

-การเชื่อมต่อ WIFI

เปิดหรือปิด WIFI โดยกดปุ่ม UP ที่กล้องค้าง เข้าการตั้งค่า WIFI บนมือถือ ค้นหา WIFI ชื่อ“ MOBILCAM M7” กดเชื่อมต่อโดยใส่รหัสผ่านที่ถูกต้อ งซึ่งแสดงบนหน้าจอกล้องติดรถยนต์

-การตั้งค่าระบบ

เข้าสู่หน้าเมนู กดปุ่ม UP หรือ DOWN เพื่อเลื่อนไปยังค่าเมนูที่ต้องการตั้งค่า หลังจากตั้งค่าเสร็จแล้ว กดปุ่มเมนูเพื่อกลับไปยังหน้าสแตนด์บาย

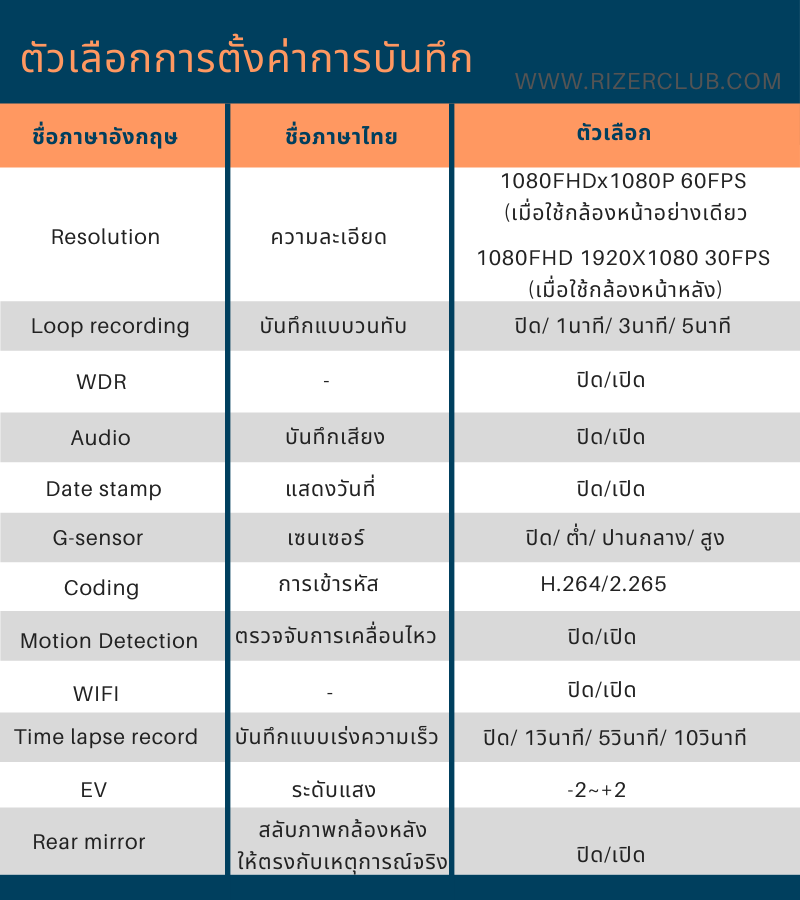

-ตารางตัวเลือกการตั้งค่าการบันทึก

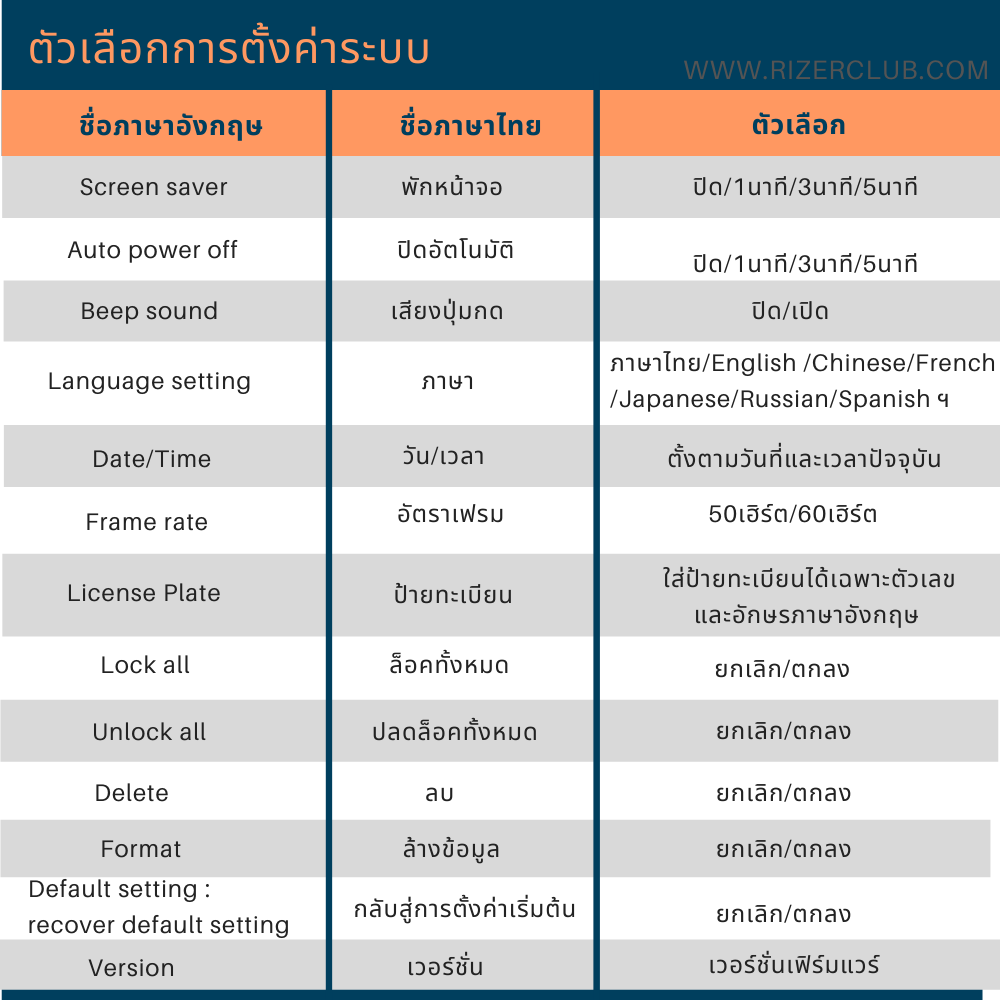

-ตารางการตั้งค่าระบบ

-กล้องหลัง

เสียบสายชาร์จชุดกล้องหลังเข้ากับพอร์ต RV ที่ด้านบนกล้องหน้า เมื่อเสียบแล้วจะมองเห็นภาพจากกล้องด้านหลังแสดงบนหน้าจอกล้องหน้าทันที

-อินเทอร์เฟซ USB

เมื่อเชื่อมต่อกับคอมพิวเตอร์ด้วยสาย USB data จะมีเมนูแสดงบนหน้าจอกล้องให้เลือก 3 โหมด:

1. Mass Storage (ที่เก็บข้อมูลขนาดใหญ่) ในโหมดนี้สามารถจัดเก็บไฟล์วิดีโอและภาพถ่าย

2. PC Camera เลือกโหมดนี้สำหรับการใช้กล้อง PC

3. Video ให้กล้องติดรถทำงานในโหมดบันทึกวิดีโอ

5. คุณสมบัติของผลิตภัณฑ์

NameParticulars
SensorSONY IMX307
Lens170°+140° wide angle,6G, F1.8
Video resolutionFHD1080P 30FPS + FHD1080P 30FPS
FHD1080P 60FPS (Single lens only)
Lens pixel2M CMOS
Video formatH.265 MOV
Photo formatJPEG
Frame rate

H.265@1080P 60FPS/30FPS ,H.265@720P 60FPS/30FPS

WIFIBuild in, IEEE 802.11b/g/n, 2.4ghz
G-sensorthree axis solid collision detection
Record modeLoop recording, Time lapse recording
Memory cardSupport TF memory card 1GB~128GB
LCD3.0" 16:9 IPS Screen (960 X240)
Boot time2S
Working voltageDC 5V 2.0A
PC CAMUVC computer camera
USBUSB2.0
Video specificationFHD1080P=1920*1080 / 720P=1280*720 /…
Image resolution12M /10M 8M /5M /3M
Working current450mA (typical value) (DC 5V)
Quiescent current20uA
Storage temperature (℃)(-20℃-70℃)
Operating temperature (℃)0℃-60℃)
Operation humidity (RH)15%-60%RH
Capacitor

Supports
